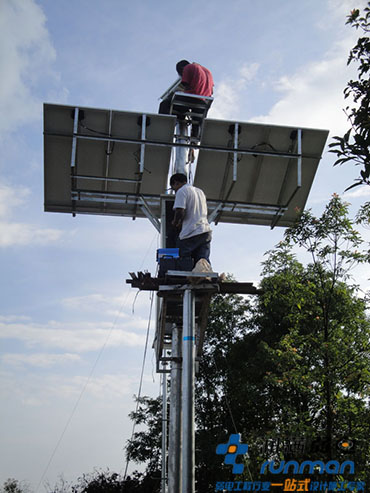

森林防火監控系統與其他監控系統一樣是由監控設備前端、中間視頻信號傳輸和監控中心組成，森林防火監控系統的難點是布線和網絡傳輸以及施工安裝和供電等，在網絡信號弱的情況下還必須使用中繼站進行加強，而由于森林周圍很難有供電單位，所以通常會考慮搭建太陽能等自主發電系統。

森林防火監控系統整體系統設計為數字接入方式的全數字型，這樣才能保證系統的技術前瞻性，即使幾年后也不會落伍，也便于以后升級換代。如圖所示，三級中心通過交換機，連接GIS服務器、林火報警服務器、監控服務器、會議電視系統。進入三級監控中心的數字視頻信號由三級平臺統一管理、存儲、顯示。同時數字圖像上傳給監控平臺和一級監控平臺。

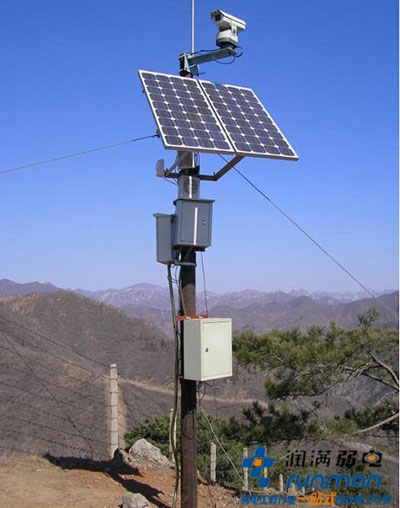

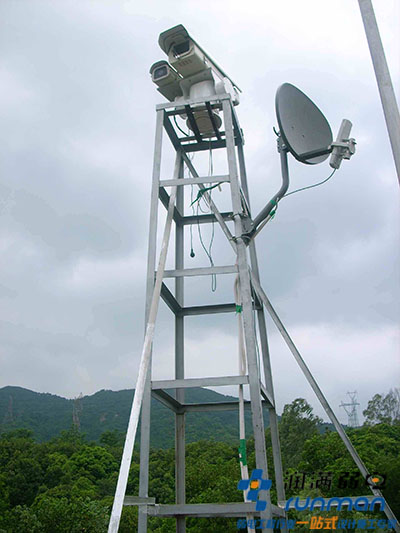

森林防火監控系統前端配備有百萬高清云臺攝像機，有槍機、半球和高速旋轉球，根據不同的安裝和監控環境采用不同的攝像機，這里的攝像機都要求要有大面積的輻射范圍，鏡頭的焦距一般都比較長，無論在夜間還是白天都能夠清晰的拍攝到上千米傳輸距離的圖像，傳輸部分則使用布線加網絡監控相結合的形式，監控中心可以與上級指揮中心進行端口連接，以方便訊息層層上傳。

傳輸部分因為周圍沒有網絡信號，所以要自己搭建傳輸信號設備，因此少不了要有網橋、前后端天線、交換機、數字矩陣、中繼點信號塔等，而這些設備的搭建要與供電系統綜合考慮，一般的供電系統是設在中機電附近，其供電形勢要根據周圍監控環境來定，但無論如何都要保證供電的持久、穩定和智能。

監控中心主要設備有電器墻顯示器、硬盤錄像機等，還需要配置相應的報警系統、地理信息系統等，這樣才是一個完善的視頻監控信息系統。另外前端設備要安裝防護罩，終端和中繼點要安裝避雷器等。
