用戶需求分析

智能化工程在結構、系統、服務、管理及幾者之間進行優化組合，實現通信自動化、建筑設備管理自動化、辦公自動化，達到安全、高效、節能、舒適、便利的建筑環境。綜合布線系統是智能化系統的基礎，為智能化各個子系統提供高速、穩定、可靠的傳輸物理通道，是智能化系統的重要組成部分，應是一個合理的高標準的布線系統，系統能支持當前普遍應用的各種網絡、標準通信協議，以實現語音、數據、視頻、多媒體等信息的傳輸。

綜合布線系統總體設計與建設應當綜合考慮系統的先進性、開放性、實用性、經濟性、高效性、安全可靠性和易管理維護性的平衡，本著從需求的角度出發，遵循“投資合理、統一規劃、立足現狀、適度超前”的設計建設思想，既滿足客戶目前的應用需求，又考慮今后技術的發展趨勢，并具有承載語音、數據、IPTV、TDM等多種業務的綜合接入能力。

綜合布線總體方案

網絡（一）由于信息點較多，設計方案擬采用美國西蒙6類低煙無鹵布線和MapIT G2智能管理布線產品；網絡（二）、物管網絡擬采用美國西蒙6類低煙無鹵布線產品；接入網絡擬運用EPON接入技術的整體解決方案，對于1、2號樓小型租售型公司、裙樓商業的辦公管理網絡、語音通信采用光纖到辦公室（FTTO+LAN）方式接入，對于3號樓建設單位辦公管理網絡、語音通信網絡采用光纖到樓（FTTB+LAN）方式接入。

所有信息出口采用標準的RJ45接口，以統一的線路規格和設備接口，使任意信息點均能接插不同類型的終端設備，提高通信布線的易用性、互換性。

網絡（一）綜合布線方案設計

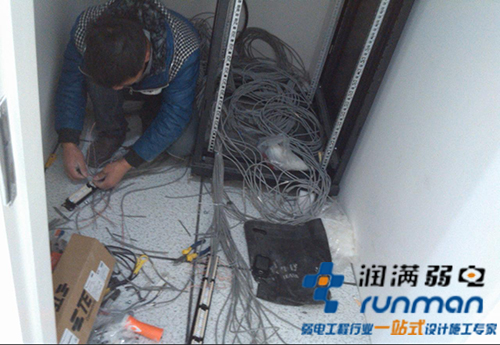

建設單位辦公管理網絡、語音通信網絡機房設置在3#樓5層信息網絡機房，綜合布線系統由工作區子系統、水平子系統、管理子系統、主干子系統、設備間子系統組成，采用模塊化設計和分層星型網絡拓撲結構組網。
