上海繁易電子辦公室綜合布線成功案例

來源：本站原創 責任編輯：admin 瀏覽：發表時間：2016/10/20 14:10:34

案例概況

　　【項目名稱】：上海繁易電子

　　【工程內容】：綜合布線、安防監控、機房建設、門禁考勤系統

　　【施工時間】：2016-9-18

　　【項目地址】：上海市國權北路1688號灣谷科技園

　　【項目概況】：上海繁易電子辦公室綜合布線項目位于上海市楊浦區國權北路1688號灣谷科技園園區內。灣谷科技園于2012年3月正式開工，2013年8月正式成立取得科技園區資質，2014年6月建成并正式投入使用?，F(xiàn)園區面向高端科技人才、企業研發總部、高科技服務業，以現代化設計、商業化配套、定制化服務打造現代科技企業加速器。

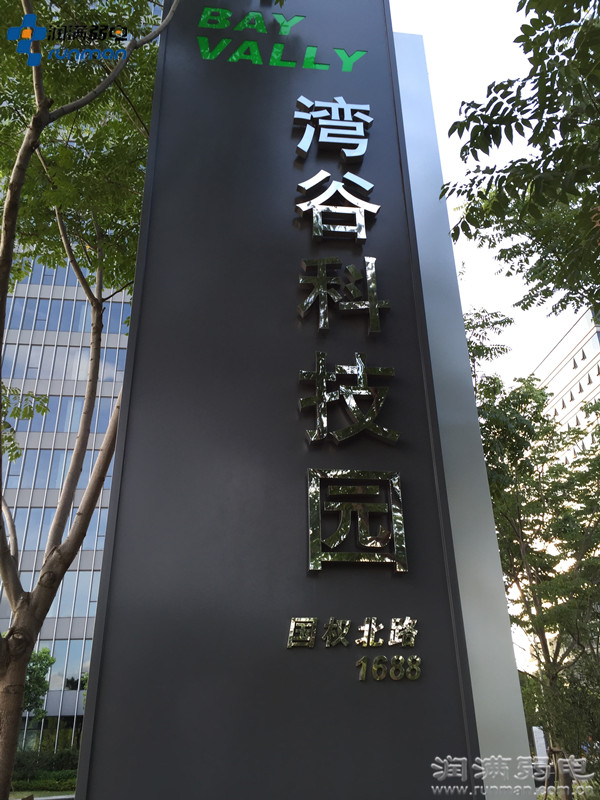

上海市國權北路1688號灣谷科技園

設計方案

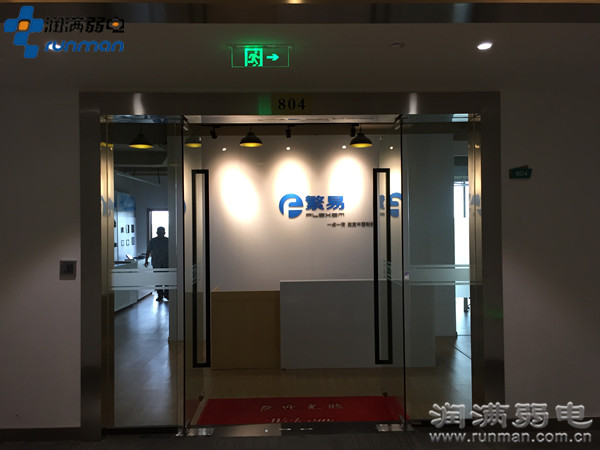

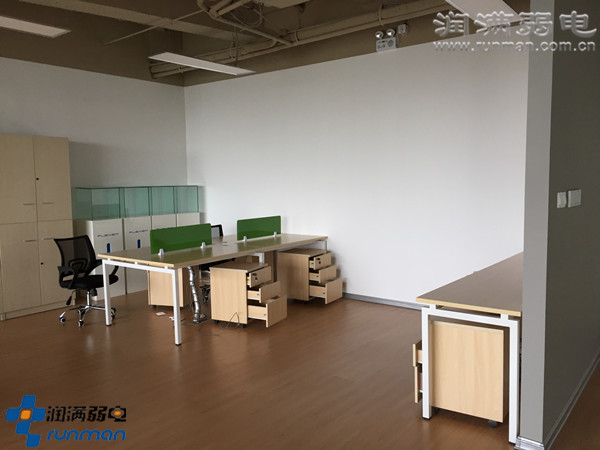

繁易電子辦公室綜合布線項目前臺

　　 繁易電子辦公室綜合布線需求如下：

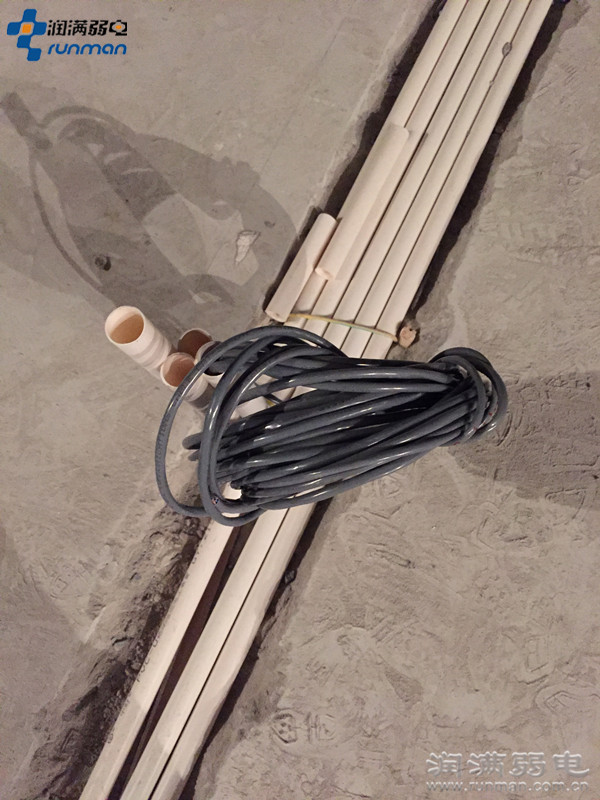

　　1、辦公室為新租辦公地點，還未裝修，需要做前端座位的網絡及電話，中間線路PVC管鋪設，后端機柜內的網絡設備。

　　2、整體網絡架構要有合理的規劃，設備要部署合理，線路要清晰可循。

　　3、硬件設備要根據實際需求配置，方便后續的擴展。

　　4、辦公室每個座位要接入有線網絡和電話，并部署WIFI信號，方便辦公應用。

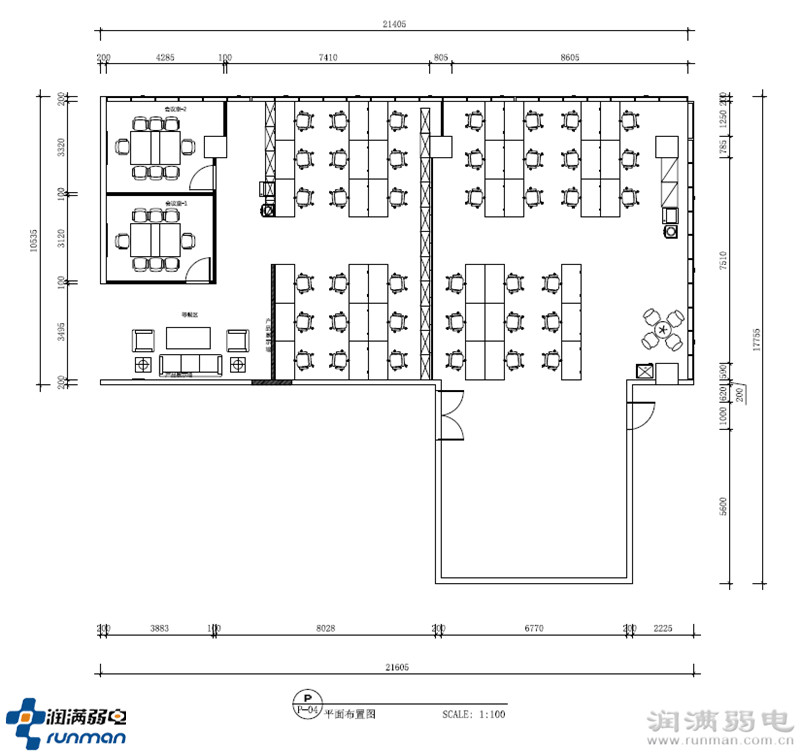

上海繁易電子辦公室綜合布線方案辦公室部分圖紙

　　繁易電子辦公室綜合布線解決方案：

　　1. 規劃所有網絡信息點位及電話點位

　　①網絡信息點位為80個，電話點位為47個

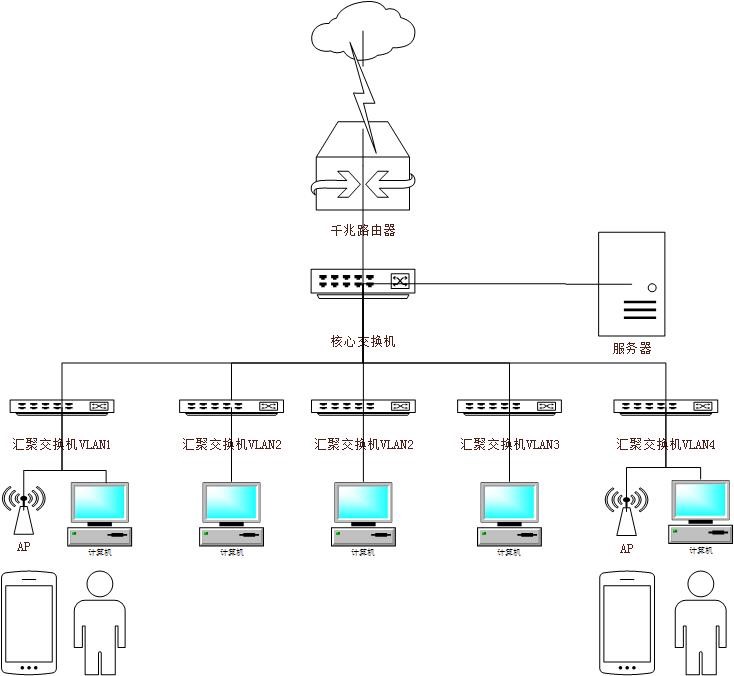

　　2. 繁易電子辦公室綜合布線規劃網絡拓?fù)浣Y(jié)構(如下圖)

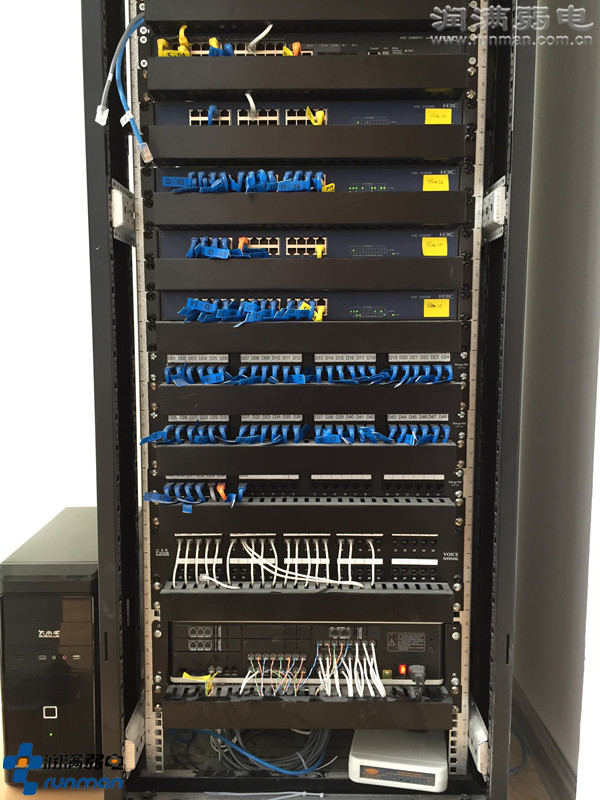

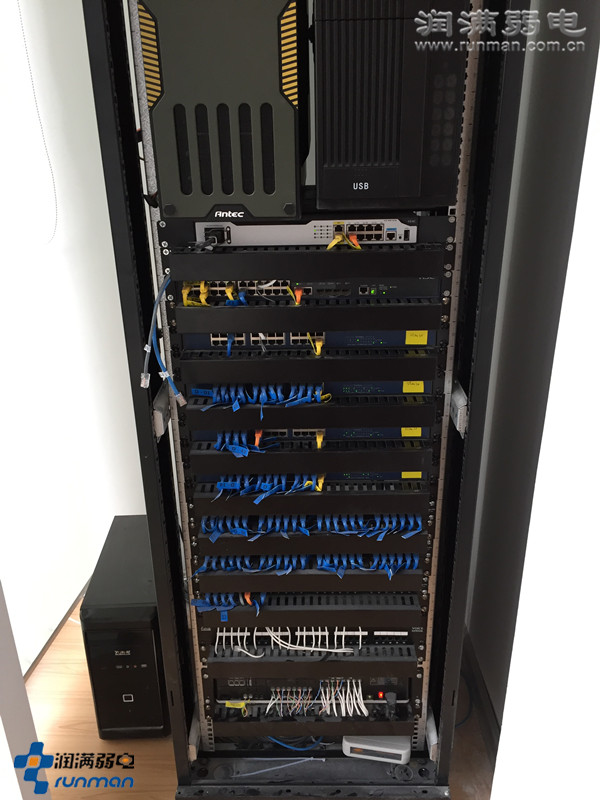

　　①選取機房位置，接入寬帶，在機柜內部署路由器、核心交換機、匯聚交換機、電話交換機等設備;

　?、诩夹g(shù)部門、銷售部門、行政部門三個區域分別配置一臺24口匯聚交換機,研發部門配置2臺24口匯聚交換機,共5臺匯聚交換機;

　?、鄯?wù)器直接接入核心交換機上;

　?、軈R聚層交換機劃分不同VLAN以區分不同網絡;

　　繁易電子辦公室綜合布線主要設備小計：

主機柜	1個42U
次機柜	1個24U
千兆路由器	1臺
24口千兆核心交換機	1臺
24口二層百兆交換機	5臺
無線AP	2臺
電話線	7箱
網線	12箱
PVC管槽	500米
