建滔廣場商業綜合體，總占地面積1.95萬㎡，總建筑規模約為26萬㎡，由3棟塔樓以及商業裙樓和地下車庫等組成。地面1~4層、地下一層為商業用房（大部分為小型商業、餐飲，有部分大型商業、超市），地下2~4層為車庫及設備用房。1號塔樓25層、2號塔樓37層、3號塔樓29層。

智能化工程在結構、系統、服務、管理及幾者之間進行優化組合，實現通信自動化、建筑設備管理自動化、辦公自動化，達到安全、高效、節能、舒適、便利的建筑環境。綜合布線系統是智能化系統的基礎，為智能化各個子系統提供高速、穩定、可靠的傳輸物理通道，是智能化系統的重要組成部分，應是一個合理的高標準的布線系統，系統能支持當前普遍應用的各種網絡、標準通信協議，以實現語音、數據、視頻、多媒體等信息的傳輸。

本商業綜合體定位于多種使用功能，需要解決以下幾部分通信與布線需求：

（1）3號樓建設單位辦公管理網絡、語音通信網絡，簡稱網絡（一）。

（2）1、2號樓小型租售型公司、裙樓商業的辦公管理網絡、語音通信，簡稱網絡（二）。

（3）物業管理辦公網絡，包括建筑設備控制、安防監控等信息點需求，簡稱物管網絡。

（4）1、2、3號樓、裙樓商業的通信接入，簡稱接入網絡。

綜合布線系統總體設計與建設應當綜合考慮系統的先進性、開放性、實用性、經濟性、高效性、安全可靠性和易管理維護性的平衡，本著從需求的角度出發，遵循“投資合理、統一規劃、立足現狀、適度超前”的設計建設思想，既滿足客戶目前的應用需求，又考慮今后技術的發展趨勢，并具有承載語音、數據、IPTV、TDM等多種業務的綜合接入能力。

綜合布線總體方案

網絡（一）由于信息點較多，設計方案擬采用美國西蒙6類低煙無鹵布線和MapIT G2智能管理布線產品；網絡（二）、物管網絡擬采用美國西蒙6類低煙無鹵布線產品；接入網絡擬運用EPON接入技術的整體解決方案，對于1、2號樓小型租售型公司、裙樓商業的辦公管理網絡、語音通信采用光纖到辦公室（FTTO+LAN）方式接入，對于3號樓建設單位辦公管理網絡、語音通信網絡采用光纖到樓（FTTB+LAN）方式接入。

所有信息出口采用標準的RJ45接口，以統一的線路規格和設備接口，使任意信息點均能接插不同類型的終端設備，提高通信布線的易用性、互換性。

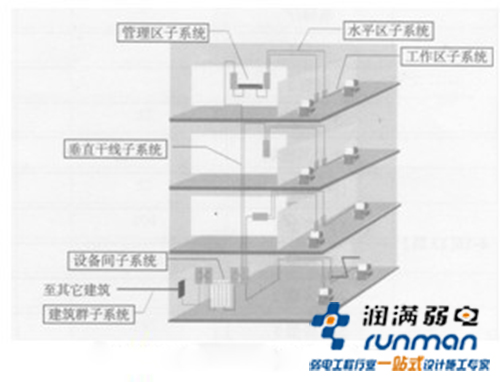

3號樓建設單位辦公管理網絡、語音通信網絡機房設置在3#樓5層信息網絡機房，綜合布線系統由工作區子系統、水平子系統、管理子系統、主干子系統、設備間子系統組成，采用模塊化設計和分層星型網絡拓撲結構組網。

（1）工作區子系統：語音、數據均采用6類信息插座。設計按辦公面積每10㎡設計語音、數據點各1個，采用雙口面板安裝。

本系統共設置6757個信息點，其中語音點3325個（每4個語音點設置為1門同線電話），數據點3432個。

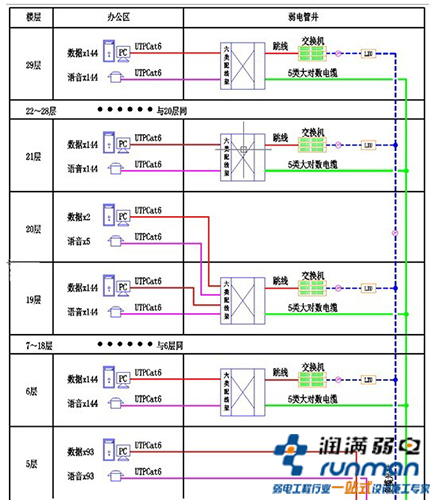

（2）水平子系統：選用6類低煙無鹵UTPCat6連接工作區與樓層配線架。

（3）管理子系統：配線間設置在樓層弱電管井，采用24口智能配線架（水平端接、交換機跳接）、夾接式配線架（語音主干）、智能光纖配線箱（數據主干）、9針RJ45跳線或智能光纖跳線分別與主干、水平電纜連接與跳接。

（4）主干子系統：語音主干采用5類大對數電纜、數據主干采用6芯多模光纜到樓層配線間。

（5）設備間子系統：設在5層信息網絡機房，由總配線架、跳線及相關有源設備組成。采用24口智能配線架（水平端接、交換機跳接）、夾接式配線架（語音主干）、智能光纖配線箱（數據主干）、9針RJ45跳線和智能光纖跳線分別與主干、水平電纜連接與跳接。

（6） 智能布線系統應用：對于網絡規模大、信息點較多的布線系統，后期的網絡管理是非常頭痛的事情，智能布線系統是為代替人工管理的不便和易出錯誤，同時又要方便跳線的改變而誕生，通過使用計算機生成的工作單，可以簡化移動、增加和改動（MAC）過程。通過網絡連接或通信中智能布線系統支持的網絡端口，可以在異地監測這些工作單的進展情況，網絡管理人員可以獲得實時反饋，精確了解接插工作執行情況，檢驗所有連接是否正確，功能是否正常。同時系統具有網絡資產管理功能，使智能布線系統能成為整個網絡資產管理的重要部分。一般來說，智能布線系統對于系統規模較小的布線系統顯然有點大材小用，適合擁有大約500條以上水平連接的網絡，項目越大，管理工作越難做，就越需要智能布線系統，中小用戶在關鍵部門、關鍵區域也需要，隨著經濟的發展、在預算允許的情況下，智能布線會更為廣泛的運用。

（7）Internet接入

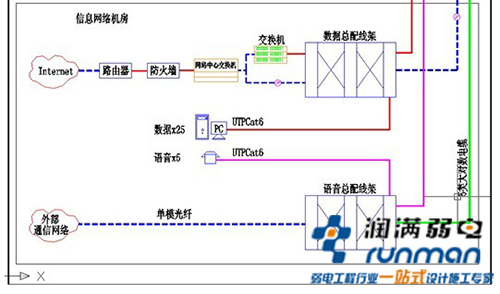

在信息網絡機房內設置路由器和防火墻，以FTTB+LAN方式接入負一層電信接入機房局端設備OLT。

（8）語音通信接入

通過單模光纖接入市政通信網絡，在信息機房內通過光電轉換成大隊數電纜到樓層，采用虛擬組網。
