一 慧士通網絡的主要問題如下：

1、現有的網絡線路非常雜亂，綜合布線不規范，到車間線路的中繼節點較多，且多采用家用級設備，性能不穩定，導致工廠作業中網絡頻頻中斷。

2、整體網絡架構不清晰，缺乏合理的規劃，主干網絡不規范，設備的部署不合理，應放置在室內環境中。

3、無專業的人員或服務商對網絡系統進行管理，只能勉強滿足目前辦公使用，后續無法擴展。

4、三個廠房需接入有線網絡，并部署WIFI信號，方便辦公應用。

二 解決方案

1. 重新規劃所有網絡信息點位

① 辦公室區域網絡點位：

一樓：采購主管3個，生產主管2個，工程師7個，質量部長1個，銷售6個；文員2個，質量員1個，質量技術1個。共23個點位，后面四個點位不需要上外網。

二樓：老板1個，財務2個，人事2個，共5個點位；

② 在坐標檢驗室有三臺塔式服務器，共3個點；

③ 車間內需要增加信息點位：三個廠房都接入光纖網絡

1、加工車間信息點2個，裝配車間信息點1個，給CRM一體機使用；

2、倉庫共6個信息點，其中4個辦公，2個CRM一體機；

3、焊接車間先接入網絡，做預留以后擴充。

④ 食堂的刷卡機1個信息點，2樓會議室預留兩個信息點；

⑤ 門衛處需要1個信息點；

⑥ 廠房，及辦公區域，加設無線AP點位，用于WIFI信號的覆蓋；

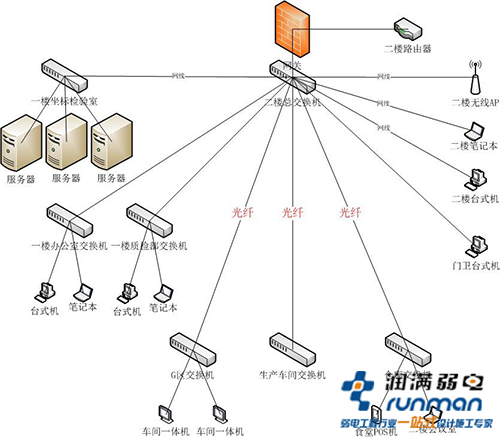

2. 規劃網絡拓撲結構（如下圖）

① 選取總機房位置，接入寬帶，部署路由器、核心交換機；（注：采用二樓寬帶接入的位置，將部署在墻外的線路和設備轉入室內）

② 一樓大辦公室、坐標檢驗室、質檢室三個區域分別配置一臺24口交換機，兩臺8口交換機進行接入；

③ 二樓的辦公點位直接接入核心交換機上；

④ 三個廠房分別接入POE供電交換機；

3. 確定布線方案，平面走線圖

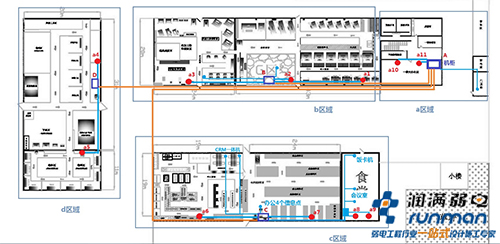

① 根據平面圖，將廠區分為四個部分：

a區域：辦公室

b區域：緊挨辦公室的廠房，機加工、G區區域

c區域：倉庫，食堂區域

d區域：焊接車間區域

② 如圖，藍色方框 表示機柜，總機柜設定為A位置，其他三個廠房的B、C、D位置分別部署一個機柜，用于放置各區的匯聚交換機。

③ 如圖，橙色線路 表示光纖線路的連接，總機房A位置，通過三根光纖線路，分別連接至B、C、D三處機柜，通過熔接盒進行光纖熔接，確保每條線路都是獨立的。

④ 如圖，紅色圓餅 表示無線AP的點位部署，總共預設了11個AP點位，通過機房的AC控制器，對所有無線AP進行統一部署和管理。

⑤ 如圖，淺藍色線路 表示信息點的走線示意圖。通過B、C、D位置的機柜，分別向區域所需要的信息點位進行線路部署

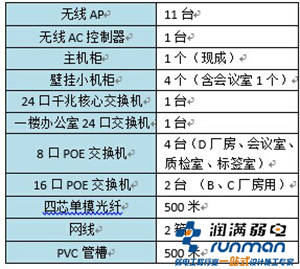

主要設備小計：

4. 其他

① 安防監控：原來已經部署有監控網絡，從節省成本考慮，監控系統只對壞了的探頭進行更換，線路暫時保持原有狀態，后續有需要再進行線路整體改造。

② 辦公室線路：建議最好整體重新走線，或者只整理機柜端。

③ 電子圍欄：在后續的防護系統完善中再酌情考慮。

④ IT外包運維：各種應用系統的搭建，桌面維護等，后面根據需求另簽合作協議。

⑤ 寬帶的升級：暫時沿用以前的寬帶，上應用系統后再進行升級。
